Abbildung ähnlich

Tragrollen - TKLN-AGN

Achse: Außen-Gewindeachse inklusive Flachmuttern, rostfrei.

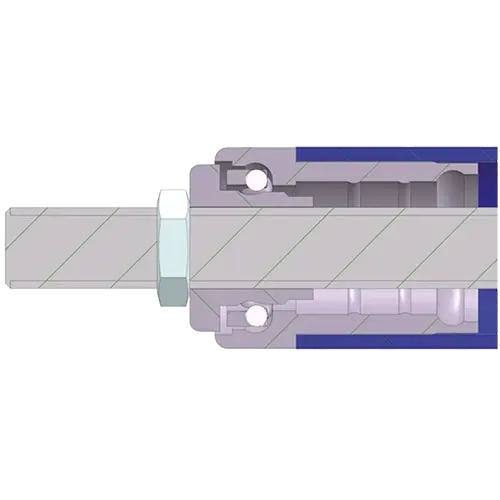

Lagerung: Kunststoff-Lagerböden mit einer Kugelreihe Edelstahlkugeln. (Ø 20 mm: Temperaturbeständigkeit nur von 0 - +40 °C.)

Beschreibung der Serie: leichte Ausführung, mit Außengewinde (AGN).

10 - 30 kg
Härte: 77 +/- 1° Shore D

Wählen Sie Ihre Ausführung

Rollen-Ø (mm)20
Achs-Ø (mm)6
Wählen Sie Ihre Wunschmaße
Die Achslänge kann größer sein als der vorgeschlagene Wert.
Nicht genügend Auswahlmöglichkeiten?
Zur Produkttabelle

Produktinformation

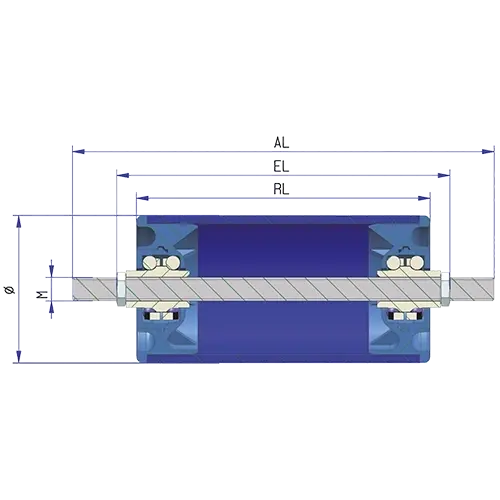

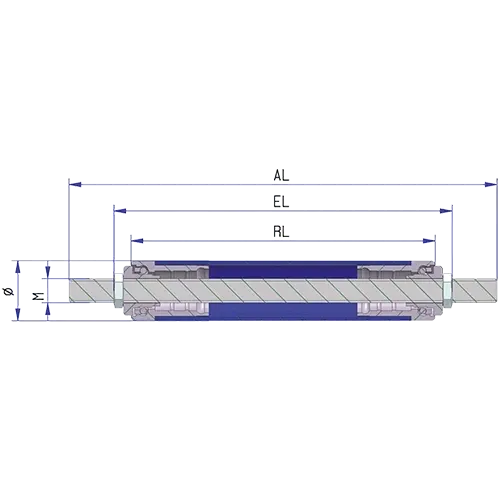

Bezeichnung TKLN20*100AGN6E111A141
Tragfähigkeit (kg) 10
Rollen-Ø (mm) 20
Achs-Ø (mm) 6
Rollenlänge (mm) 100
Einbaulänge (mm) 111
Achslänge (mm) 141
Gewindegröße M6
Achsausführung AG=Außengewindeachse
Lagerart Edelstahlkugeln

Zusätzliche Information:

Technische Hinweise: Die Tragfähigkeit nimmt bei Temperaturen von mehr als +40°C extrem schnell ab, bei +70°C schmilzt das PVC-Rohr bereits. Bei Tragrollen gelten alle Tragfähigkeiten immer nur bei einer Lastverteilung auf die gesamte Rollenlänge. Für Punktbelastungen können wir keine Angaben machen.

Die genannten Längen sind nur Beispiel-Längen. Bitte nennen Sie uns Ihre Wunsch-Rollenlänge, die weiteren Längen ergeben sich automatisch in Abhängigkeit davon. Da unsere Tragrollen immer auftragsbezogen nach Ihren individuellen Maßen gefertigt werden, ist eine Rückgabe und/oder Stornierung, auch während der Lieferzeit, ausgeschlossen.

Technische Hinweise: Die Tragfähigkeit nimmt bei Temperaturen von mehr als +40°C extrem schnell ab, bei +70°C schmilzt das PVC-Rohr bereits. Bei Tragrollen gelten alle Tragfähigkeiten immer nur bei einer Lastverteilung auf die gesamte Rollenlänge. Für Punktbelastungen können wir keine Angaben machen.
