Abbildung ähnlich

Tragrollen - TSLKN-IGN

Achse: Edelstahl-Achse, gezogen aus 1.4305. Mit Innengewinde.

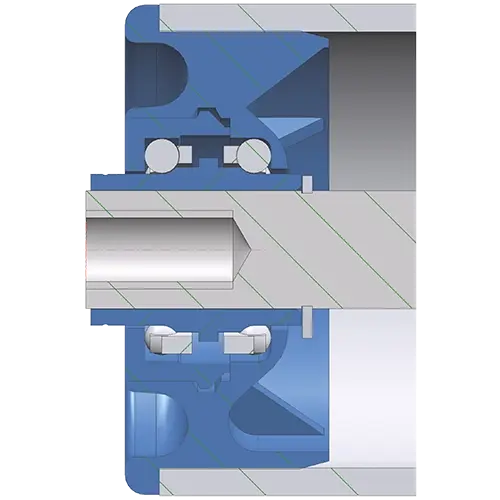

Lagerung: Kunststoff-Lagerböden mit einer Kugelreihe Edelstahlkugeln.

Beschreibung der Serie: leichte Ausführung, mit Innengewinde (IGN).

30 kg
-20 °C bis +40 °C
Härte: 102 - 140 HB

Wählen Sie Ihre Ausführung

Rollen-Ø (mm)50
Achs-Ø (mm)12
Wählen Sie Ihre Wunschmaße
Die Achslänge kann größer sein als der vorgeschlagene Wert.
Nicht genügend Auswahlmöglichkeiten?
Zur Produkttabelle

Produktinformation

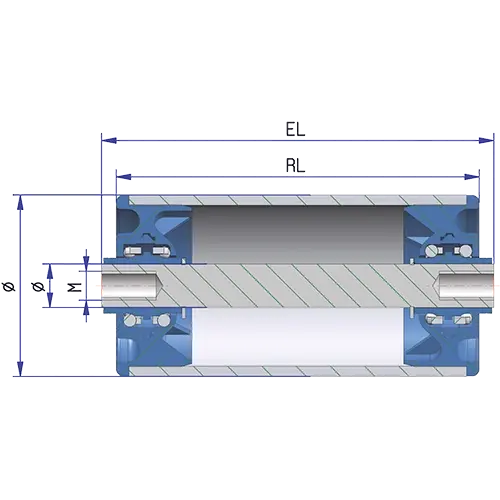

Bezeichnung TSLKN50*100IGN6E108
Tragfähigkeit (kg) 30
Rollen-Ø (mm) 50
Achs-Ø (mm) 12
Rollenlänge (mm) 100
Einbaulänge (mm) 108
Achslänge (mm) 108
Gewindegröße M6
Achsausführung IG=Innengewindeachse
Lagerart Edelstahlkugeln
Achse Innengewinde

Zusätzliche Information:

Technische Hinweise: Bei Tragrollen gelten alle Tragfähigkeiten immer nur bei einer Lastverteilung auf die gesamte Rollenlänge. Für Punktbelastungen können wir keine Angaben machen.

Die genannten Längen sind nur Beispiel-Längen. Bitte nennen Sie uns Ihre Wunsch-Rollenlänge, die weiteren Längen ergeben sich automatisch in Abhängigkeit davon. Da unsere Tragrollen immer auftragsbezogen nach Ihren individuellen Maßen gefertigt werden, ist eine Rückgabe und/oder Stornierung, auch während der Lieferzeit, ausgeschlossen.

Technische Hinweise: Bei Tragrollen gelten alle Tragfähigkeiten immer nur bei einer Lastverteilung auf die gesamte Rollenlänge. Für Punktbelastungen können wir keine Angaben machen.
